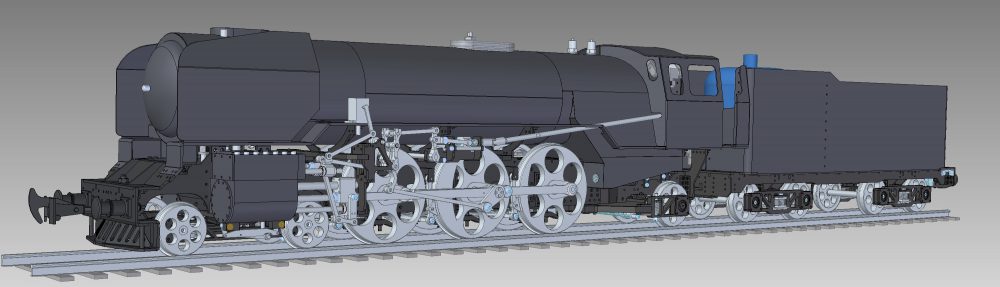

Els Dimarts passat vaig portar la màquina al circuit de Fornells per fer proves de rodatge amb el bisell i les bieles
Vam haver de posar pes a sobre (bateries) per que en cas contrari el bisell sortia de la via de tant en tant. Aquest circuit te alguns sotracs que s’haurien de reparar, i sense pes la suspensió de la locomotora no s’hi adapta. Espero que un cop posi la caldera el pes sigui suficient. Si no hauré de posar unes molles més toves que s’adaptin millor a les irregularitats.
Fa dues setmanes vaig recollir les bieles i els elements de la distribució.

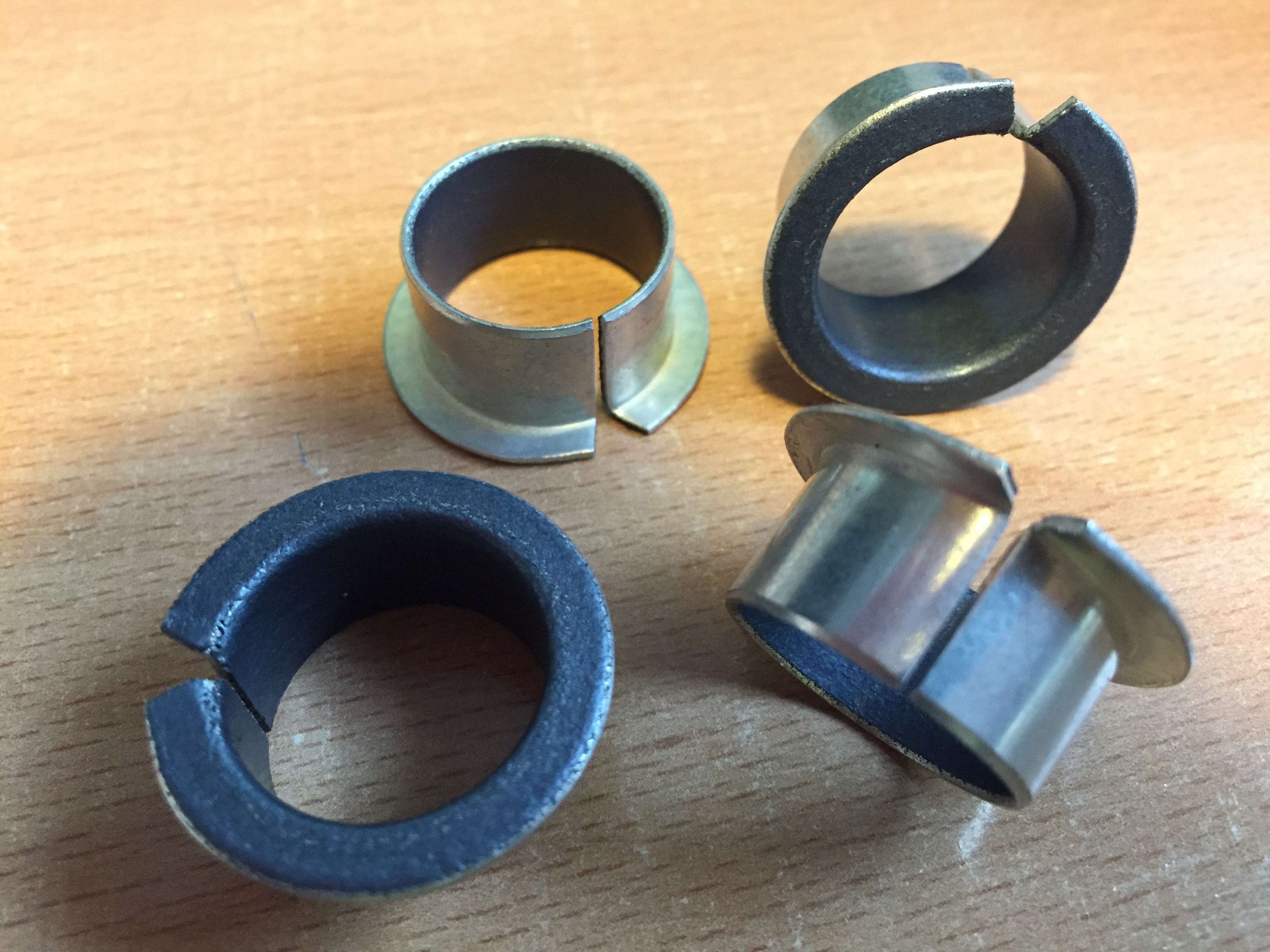

Faig servir coixinets plans normalitzats per les parts rotatives o oscil·lants com aquests de SKF o INA
En aquests moments no tinc ni idea de quin resultat donaran a la pràctica, però segons el fabricant són capaços de suportar esforços elevats amb baix coeficient de fricció, i llarga durada sense lubricació. Confio que tot això sigui cert.

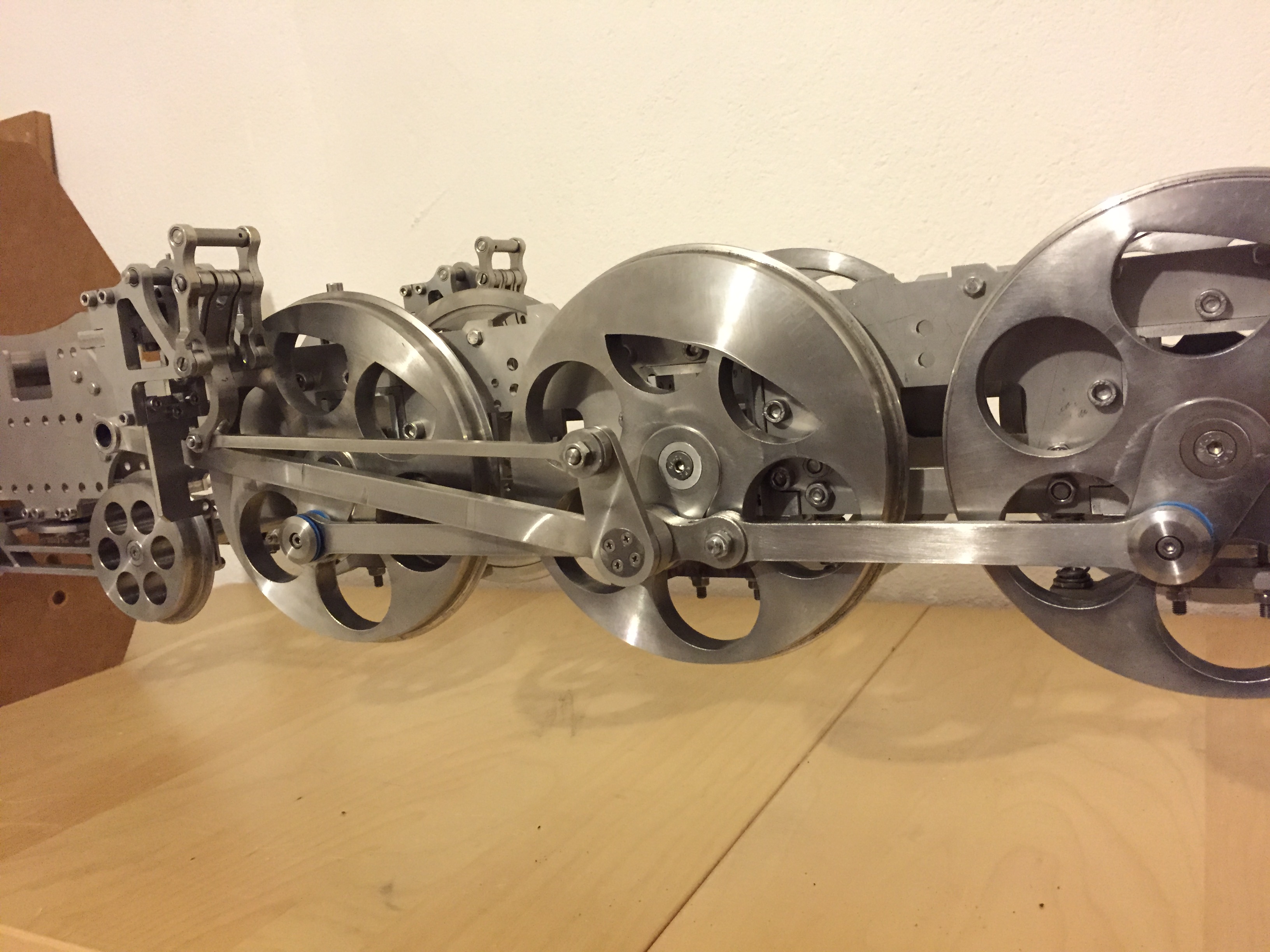

Aquest és l’aspecte de les bieles ja muntades:

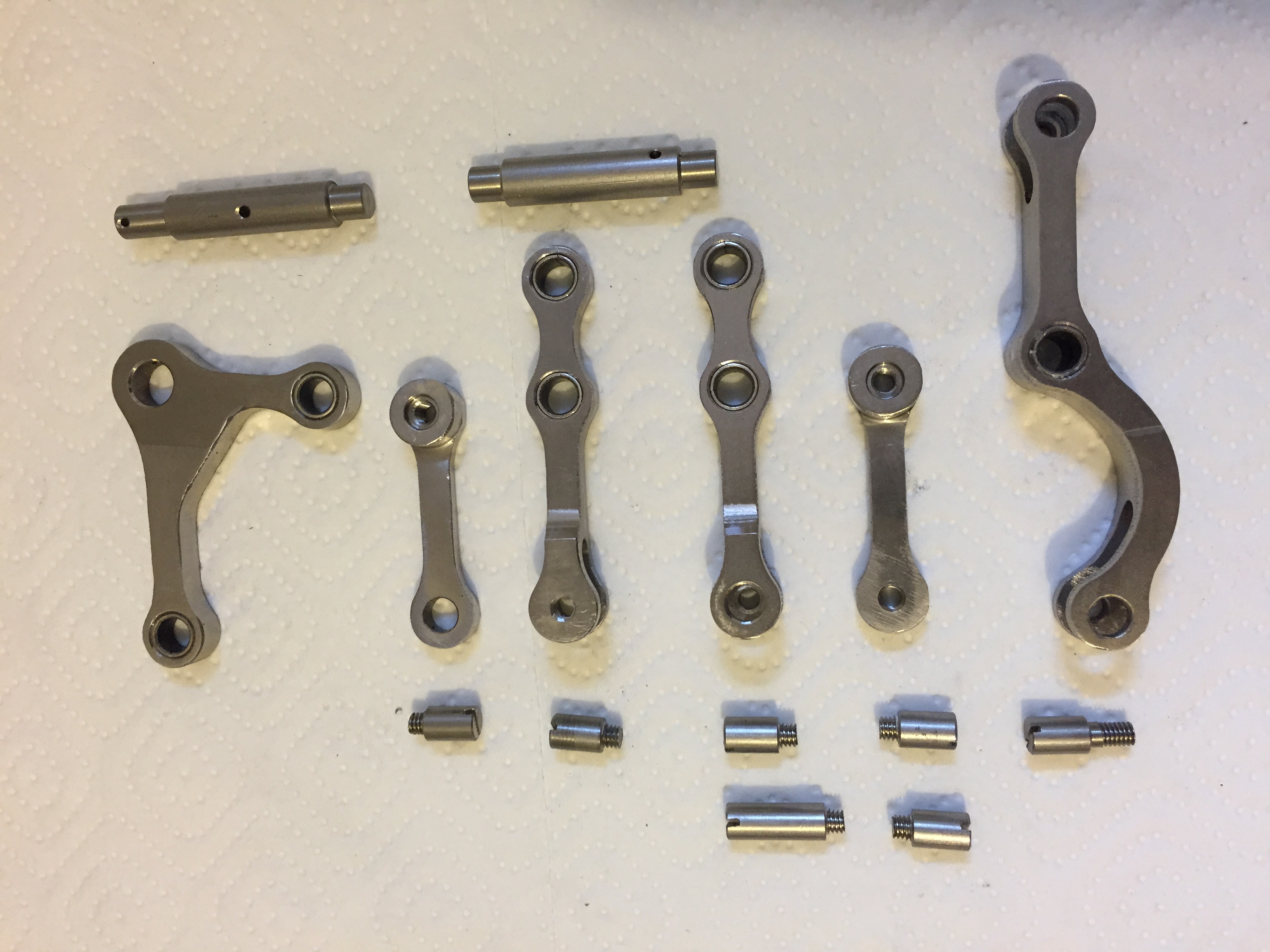

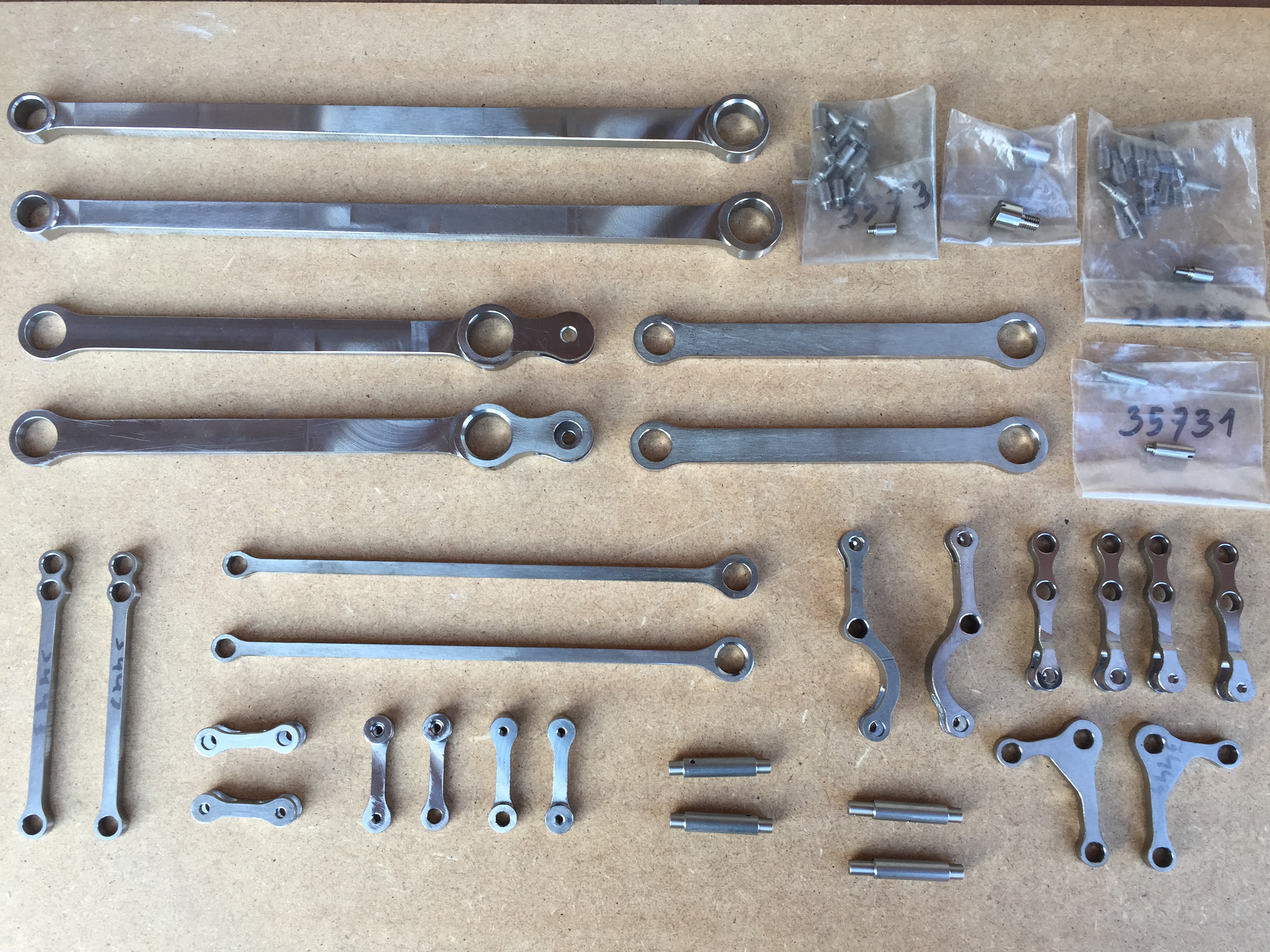

Les peces de la distribució:

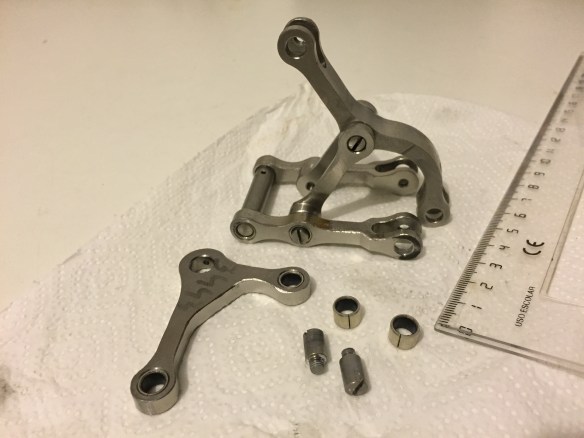

El mecanisme tipus “Baker” de la distribució parcialment muntades:

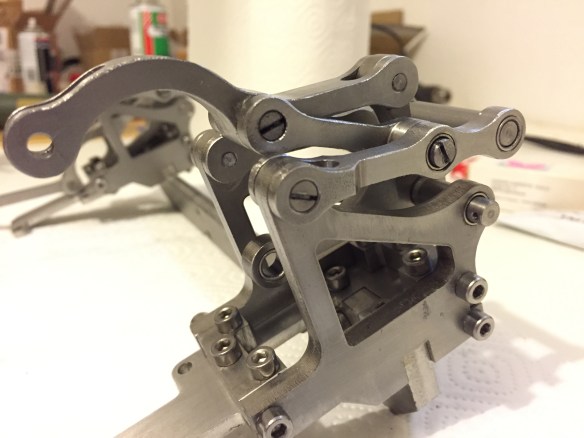

I muntat del tot:

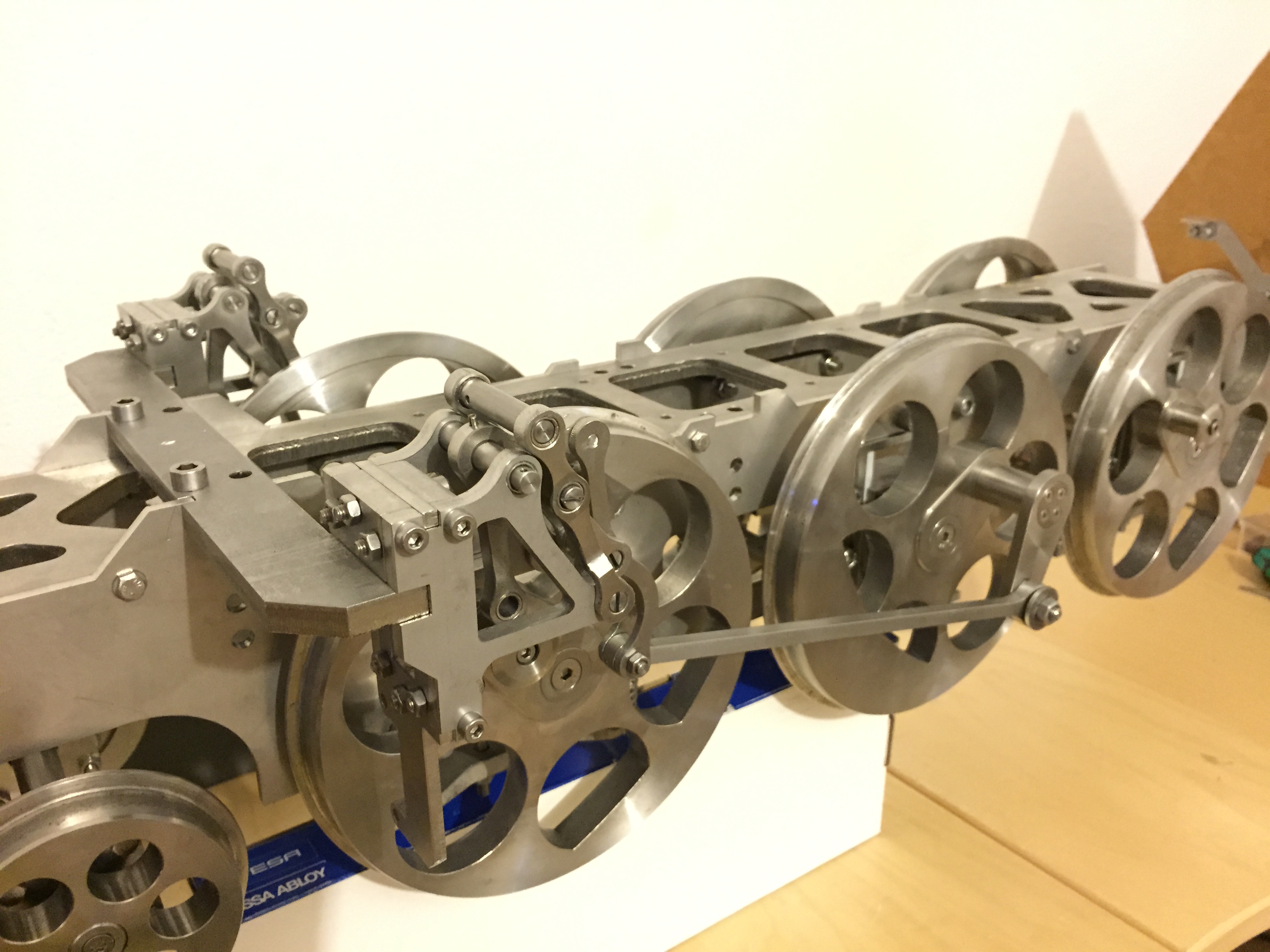

I així és com es veu ja posat a la màquina en un muntatge provisional de prova.

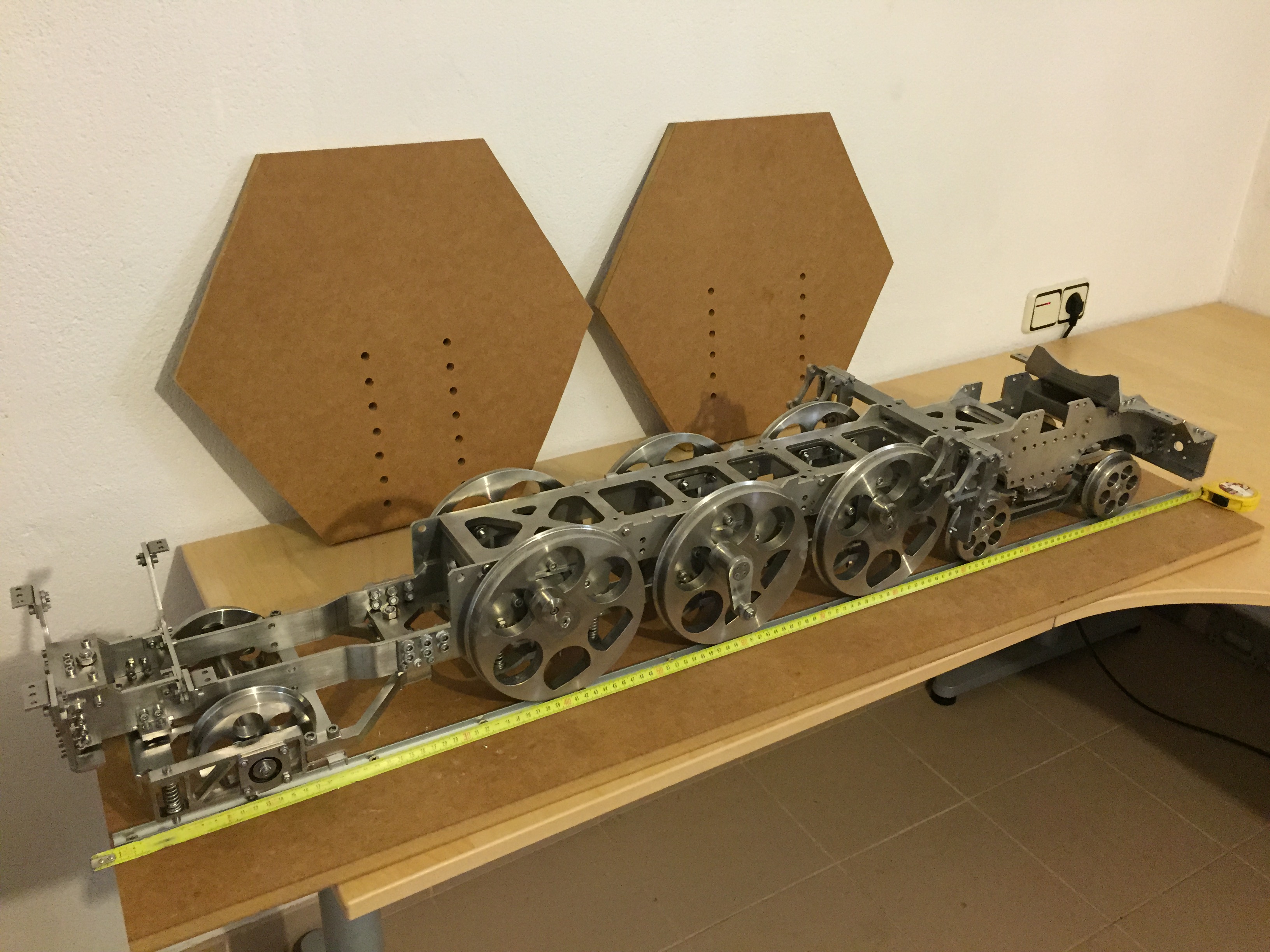

El conjunt ja comença a tenir el seu pes. Només el bastidor amb les rodes, el bogie de davant i el bisell pesen gairebé 40Kg. Ha arribat el moment de començar a pensar com traginar aquesta bestia. De moment, el que he fet es tallar uns hexàgons de fusta i uns accessoris per poder girar-la.
Els forats a diferents nivells haurien de permetre ‘collar’ la màquina a diferents alçades en funció del seu centre de gravetat a mida que es va construint.

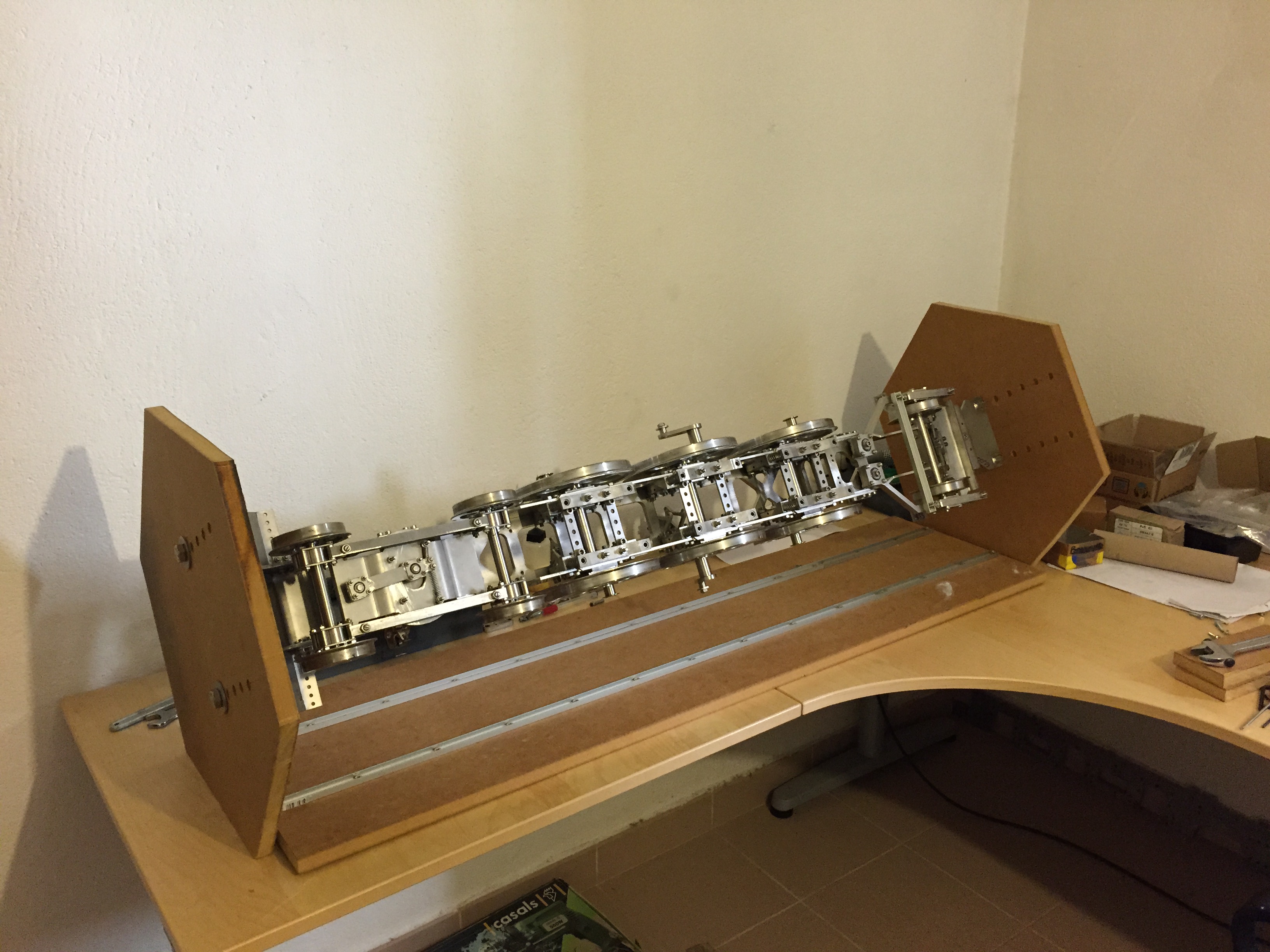

Així és com es veu en la primera prova que he fet:
La màquina es pot girar i deixar-la en 6 posicions diferents. El conjunt pesa molt realment, i la locomotora costa una mica de girar, però espero que encara serà possible amb aquest sistema quan estigui acabada.
Finalment les peces que faltaven per muntar el bisell han arribat:

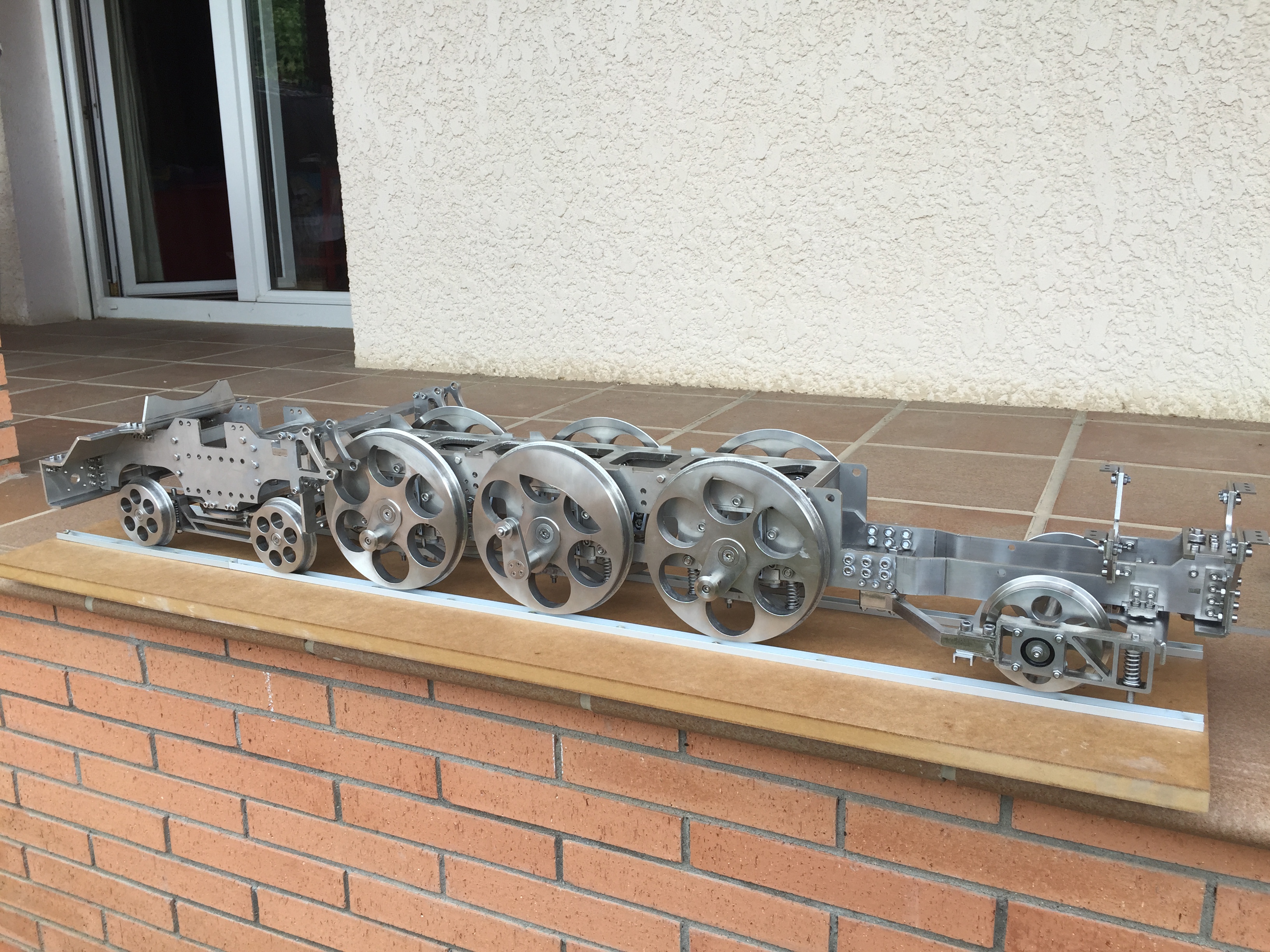

Aquest és l’aspecte que té la màquina amb tot el que tinc fins ara muntat.
